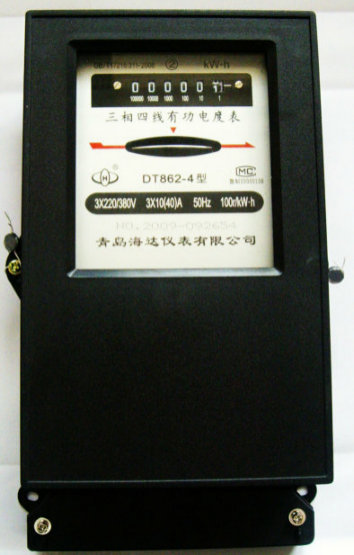

DT862-4三相四线机械式电能表
一、用途
DT862型三相四线有功电能表为感应系电能表，适用于三相电网中计量参比频率为50Hz的三相四线交流有功电能。
二、型号规格和技术参数
1、型号规格
| 型号规格 | 参比电压（V） | 基本电流（A） | 准确度按GB/T15283-94 |
| DT862-4三相四线有功电能表 | 3×220/380 | 1.5（6），5（20）10（40），15（60）20（80），30（100） | 2.0级 |
2、技术参数
2.1百分数误差
平衡负载百分数误差
负载电流 | 功率因素cosφ | 百分数误差限值（%） | 备注 | |
1级 | 2级 | Ib为额定电流； Imax为额定最大电流 | ||
0.05Ib | 1.0 | ±1.5 | ±2.5 | |
0.1Ib-1max | ±1.0 | ±2.0 | ||
0.1Ib | 0.5 | ±1.5 | ±2.5 （0.8容性无要求） | |
0.2Ib-1max | ±1.0 | ±2.0 （0.8容性无要求） | ||
平衡负载百分数误差
负载电流 | 功率因素cosφ | 百分数误差限值（%） | 备注 |
2.0级 | Ib为额定电流； Imax为额定最大电流 | ||
0.2Ib-1max | 1.0 | ±3.0 | |
＞Ib-1max | ±4.0 | ||
Ib | 0.5 | ±3.0 |
2.2起动
电能表在参比电压，参比频率及cosφ=1，通入0.5%的额基本电流电能表的转盘应起动和连续旋转，检查转盘至少旋转一转，转动方向自左向右。
2.3潜动
电能表电流线路无电流，电能表转盘在参比电压的80%和110%之间的任一电压值时，不应旋转完整的一转。
