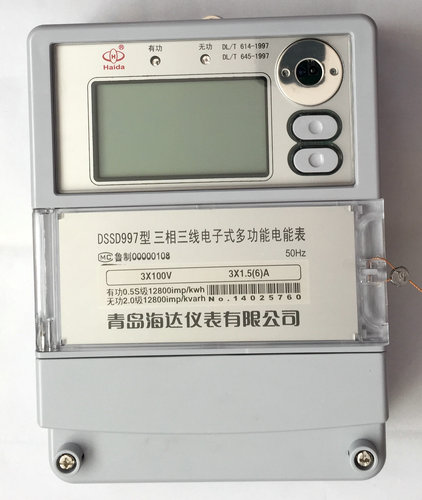

DSSD997型三相三线电子式多功能表

一、概述

 DSSD997/DTSD997型三相电子式多功能电能表是采用先进的电能计量专用芯片,将有功、无功计量与成熟的多费率技术相结合设计而成,应用数字采样处理技术及SMT工艺,根据中国实际用电状况所设计、制造的电能仪表。
本产品可计量正反向有功电能和无功电能,测量有功、无功及各费率的最大需量。具有4个费率、10个时段、4个时区、5个日时段表,可实现失压、失流、清需、编程等多种事件记录及负荷曲线记录,并具有电能脉冲输出、时钟信号输出等功能。
本产品可广泛用于电厂、变电站、各企事业单位的电能综合计量和管理,尤其适合于用电改造对用户提出的多费率、有无功计量的要求。
其产品性能指标符合GB/T 17215.321-2008《1级和2级静止式交流有功电能表》、GB/T 17215.321-2008《2级和3级静止式交流无功电度表》国家标准和DL/T 614-1997《多功能电能表》标准中的各项技术要求。通讯规约符合DL/T 645-1997《多功能电能表通信规约》和用户要求的特殊规约。


二、功能特点
☆ 电能计量功能
可计量总、尖、峰、平、谷,单向或双向有功电能、单向或双向或四象限无功电能量。
能存储本月、上月、上上月的总电能和各费率的电能数据,数据转存分界时间为每月月末24时(月初零时)或在每月1至28日内的任意时刻。
电能计量方式可根据需要设置为:双向型电能表(测量双向有功)和单向型电能表(测量单向有功,其中反向记入正向)。默认单向型计量。
 无功电能Ⅰ对应有功正向时的感性无功;Ⅳ对应有功正向时的容性无功;III对应有功反向时的感性无功;II对应有功反向时的容性无功;正向无功和反向无功可根据计量方式选择。
☆ 最大需量功能
在规定的时间区间内测量总有功、无功双向最大需量、多费率最大需量及其出现的日期和时间。
 最大需量周期可在5min、10min、15min、30min、60min中选择,滑差时间可在1min、2min、3min、5min中选择。需量周期应为滑差时间的整数倍5倍及以上,15倍以下。默认需量周期15min,滑差时间1min。
存储单向或双向最大需量、分时段最大需量及其出现的日期和时间数据。至少能存储上2个月或上2个抄表周期的数据,数据转存分界时间为每月月末24时(月初零时)或在每月1至28日内的任意时刻。转存的同时,当月的最大需量值自动复零;对非指定的抄表日,抄表时数据不转存,最大需量不复零。
最大需量除每月月末24时(月初零时)或其它指定时刻能自动复零外,具有手动装置(或)抄表器复零功能,手动复零时数据不转存。
☆ 复费率功能
内部具有独立时钟,时钟的闰年自动切换并保证自出厂后20年有效。
具有4个时区,每个时区采用的日时段表号可单独设置。如时区数设为0,则电能表只运行第一个时区。
具有5个日时段表,每个日时段表具有可任意编程的10个时段(时段最小间隔1min)。
具有10个日时段,每个时段采用的费率可单独设置。如时段数设为4,则每个日时段表的第5~10时段的时间电表将视作无效,只有前4个时段有效;如设为0,则电表默认运行第一个时段。
具有4个费率,用1、2、3、4表示。通常1代表尖费率,2代表峰费率,3代表平费率,4代表谷费率。费率数最大不超过4。如费率数设为0,则电表不论在哪个日时段,只运行谷费率。
☆ 事件记录功能
失压记录功能
可记录每一单独(合)相或线电压失压总次数、失压累计时间。具有最近5次失压记录,每次记录包括失压状态字(见附录A)、失压起始、结束时间和失压时的有功总电能。
判断某相是否失压取决于失压判断条件。其中失压条件YYYY .XX.XX 表示当电流>XX.XX值时,并且该相电压值<YYYY持续(3~5)s则判断该相或线失压(三相四线表的A、B、C相电压对应相电流为A、B、C相电流;三相三线表的AB、CB线电压对应电流为A、C相电流)。该值可根据需要进行设置。
注:当某相发生失压时,相应对应相指示(Ua、Ub或Uc)将会闪烁显示,如果该相断相则对应相指示消失。
 失流记录功能
可记录每一单独(合)相电流失流总次数、失流累计时间。具有最近5次失流记录,每次记录包括失流状态字(见附录A)、失流起始、结束时间和失流时的有功总电能。
失流判断条件XX.XX:三相四线表的A、B、C相电流或三相三线表的A、C相电流中至少有1相电流>XX.XX,且此时刻有如下条件成立:[(最大相电流-某相电流)/ 最大相电流]*100% > 30 %,则该相电流判定为失流。该值可根据需要进行设置。
 编程记录功能
记录编程总次数及最近10次编程时间(月、日、时、分)。在5min内连续进行编程按1次编程计算;
清需记录功能
记录最大需量复零的总次数及最近10次复零时间(月、日、时、分),手动清需间隔时间要求>5min;
其他记录功能
电池的运行时间;记录停电总次数、最后停电及来电的日期和时间;开盖记录;全失压记录;
☆ 电能冻结及负荷记录功能
 能冻结存储上12个月有功总电能和各费率电能数据,数据转存分界时间为每月月末24时(月初零时),停电情况下该功能不执行。
 冬季电量冻结。当年时区数设为2时,电表默认时区2为冬季结束的日期,时区1为冬季进入日期。在进入冬季与冬季结束时,电表能将当时的正向有功总电能及各费率正向有功电能Tn冻结,并记录冻结时刻的日期(年、月、日)。
 即时电量冻结。通过RS485或红外广播电量冻结命令, 电表能将当时时刻的正向有功各费率及总电能、无功电能绝对值和(I+IV象限)、当前感性无功电能(I象限)、冻结时告警状态、冻结时失压累计时间,并记录冻结的日期时间(年、月、日、时、分、秒)。
注:按湖北规约发即时冻结命令:68 99 99 99 99 99 99 68 04 02 36 16 CS 16。
 负荷曲线记录功能。电表运行中每到整点时刻记录一次当时的负荷(XX.XXXXkW),每天记录24点,可滚动记录最近36天负荷。停电情况下该功能不执行。
☆  数据显示功能
液晶显示屏内容
 数据轮显功能
电表在上电之后,首先进行自检。如果没问题液晶开始循环显示,如果检测出故障则显示:Err XX,表明电表内部出现问题(故障说明见附录A)。
电能表的轮显参数包括轮显方式、轮显时间、轮显内容、停显时间,所有参数可设置。轮显方式X X:低位=0厂家默认轮显方式;低位=1用户设置显方式;
高位=0轮显显示号按顺序号显示;高位=1轮显显示号按附录B显示号显示;
轮显时间:轮显时每一项数据的显示时间(1~60)s,如果这个时间被设为0,则电能表将作10s处理。
停显时间: 轮显一周后电表进入停显,经过这个时间后,电能表将再次进入轮显状态。如果这个时间被设为0,则电能表不停显。
轮显内容:当轮显方式设为00时,电表按厂家默认轮显方式轮显下列内容:
001-(当前正向有功总电能)           010-(当前正向有功总最大需量发生时间)
002-(当前费率1正向有功电能)       011-(总失压次数)
003-(当前费率2正向有功电能)       012-(总失压累计时间)
004-(当前费率3正向有功电能)       013-(瞬时有功功率)
005-(当前费率4正向有功电能)       014-(瞬时无功功率)
006-(当前反向有功总电能)           015-(时间)
007-(当前正向无功总电能)           016-(日期及周次)
008-(当前反向无功总电能)           017-(时区.日时表号.时段.费率)
009-(当前正向有功总最大需量)       018-(表号低8位)
当“轮显方式”的内容设为01时,电能表即按用户自己设置的轮显内容轮显,最少可设置0个,最多可设置28个。
☆  设置功能
电表在投入运行之前必须进行设置,否则电表将以出厂时的默认值进行运行。使用PC或专用设置软件通过红外口或RS485口可设置表中的所有允许设置的内容。
由授权人打开右下角盖板铅封,按下编程按键,LCD显示按键符号,电能表即处于编程状态,此时可用PC机或掌上电脑与电能表通讯完成编程和校时设置。当再次按下编程按键,按键符号消失,电表退出编程状态。即使忘了按编程按键,电能表也会在60min后自动退出编程状态,对电能表编程操作不再响应。
编程密码分为三个安全等级,密码字符位数6位,权限2位。00权限可进行清零、设置、校时;01权限可进行设置、校时;02权限只允许校时;用高级密码可以修改其本身及低级密码。
☆   其他功能
可实时测量各相(线)电流、各相(线)电压、各相(线)有功和无功功率及功率因数;
断相指示,当电表各相电流<XX.XX值,并且该相(线)电压值<YYYY时,则该相判为断相,相应的Ua或Ub或Uc符号消失。
电池工作时间记录,最小记录步长1min,最大记录时间999999min;
停电抄表功能。在停电情况下可以通过轮显键或红外唤醒电表,唤醒后60s电表重新进入休眠状态。另外在唤醒过程中可通过掌机进行抄表,抄读次数和距离因充电电池的容量而有所差异。当长时间停电后(超过120min),为节省电池消耗此时关闭红外唤醒功能。

三、技术规格
电气参数
正常工作电压:0.9Un~1.1Un
极限工作电压:0.8Un~1.15Un
电压线路功耗:≤2W和5VA
电流线路功耗:≤1VA
数据备份电池:3.6V ≥1200mAh
工作参数.
时钟准确度(日误差):≤0.5s(23℃)
电池容量:≥1200mAh
停电后数据保存时间:≥10年(用新电池)
费率数:4
时段数:10
计数范围:(0~999999.99)kWh,(0~999999.99)kvarh
气候条件
正常工作温度:-10℃~+45℃
极限工作温度: -30℃~+55℃
储存和运输温度:-30℃~+70℃
储存和工作湿度:≤85%
