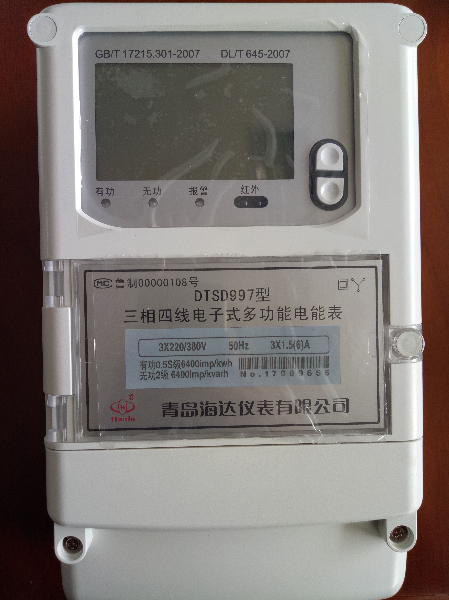

DTSD997型三相四线电子式多功能表

一、概述

 DSSD997/DTSD997型三相电子式多功能电能表是采用先进的电能计量专用芯片，将有功、无功计量与成熟的多费率技术相结合设计而成，应用数字采样处理技术及SMT工艺，根据中国实际用电状况所设计、制造的电能仪表。

本产品可计量正反向有功电能和无功电能，测量有功、无功及各费率的最大需量。具有4个费率、10个时段、4个时区、5个日时段表，可实现失压、失流、清需、编程等多种事件记录及负荷曲线记录，并具有电能脉冲输出、时钟信号输出等功能。

本产品可广泛用于电厂、变电站、各企事业单位的电能综合计量和管理，尤其适合于用电改造对用户提出的多费率、有无功计量的要求。

其产品性能指标符合GB/T 17215.321-2008《1级和2级静止式交流有功电能表》、GB/T 17215.321-2008《2级和3级静止式交流无功电度表》国家标准和DL/T 614-2007《多功能电能表》标准中的各项技术要求。通讯规约符合DL/T 645-2007《多功能电能表通信规约》和用户要求的特殊规约。

二、功能特点

☆ 电能计量功能

可计量总、尖、峰、平、谷，单向或双向有功电能、单向或双向或四象限无功电能量。

能存储本月、上月、上上月的总电能和各费率的电能数据，数据转存分界时间为每月月末24时(月初零时)或在每月1至28日内的任意时刻。

电能计量方式可根据需要设置为：双向型电能表(测量双向有功)和单向型电能表(测量单向有功，其中反向记入正向)。默认单向型计量。

 无功电能Ⅰ对应有功正向时的感性无功；Ⅳ对应有功正向时的容性无功；III对应有功反向时的感性无功；II对应有功反向时的容性无功；正向无功和反向无功可根据计量方式选择。

☆ 最大需量功能

在规定的时间区间内测量总有功、无功双向最大需量、多费率最大需量及其出现的日期和时间。

 最大需量周期可在5min、10min、15min、30min、60min中选择，滑差时间可在1min、2min、3min、5min中选择。需量周期应为滑差时间的整数倍5倍及以上，15倍以下。默认需量周期15min，滑差时间1min。

存储单向或双向最大需量、分时段最大需量及其出现的日期和时间数据。至少能存储上2个月或上2个抄表周期的数据，数据转存分界时间为每月月末24时(月初零时)或在每月1至28日内的任意时刻。转存的同时，当月的最大需量值自动复零；对非指定的抄表日，抄表时数据不转存，最大需量不复零。

最大需量除每月月末24时(月初零时)或其它指定时刻能自动复零外，具有手动装置(或)抄表器复零功能，手动复零时数据不转存。

☆ 复费率功能

内部具有独立时钟，时钟的闰年自动切换并保证自出厂后20年有效。

具有4个时区，每个时区采用的日时段表号可单独设置。如时区数设为0，则电能表只运行第一个时区。

具有5个日时段表,每个日时段表具有可任意编程的10个时段(时段最小间隔1min)。

具有10个日时段，每个时段采用的费率可单独设置。如时段数设为4，则每个日时段表的第5～10时段的时间电表将视作无效，只有前4个时段有效；如设为0，则电表默认运行第一个时段。

具有4个费率，用1、2、3、4表示。通常1代表尖费率，2代表峰费率，3代表平费率，4代表谷费率。费率数最大不超过4。如费率数设为0，则电表不论在哪个日时段，只运行谷费率。

☆ 事件记录功能

失压记录功能

可记录每一单独(合)相或线电压失压总次数、失压累计时间。具有最近5次失压记录，每次记录包括失压状态字(见附录A)、失压起始、结束时间和失压时的有功总电能。

判断某相是否失压取决于失压判断条件。其中失压条件YYYY .XX.XX 表示当电流>XX.XX值时，并且该相电压值<YYYY持续(3～5)s则判断该相或线失压(三相四线表的A、B、C相电压对应相电流为A、B、C相电流；三相三线表的AB、CB线电压对应电流为A、C相电流)。该值可根据需要进行设置。

注：当某相发生失压时，相应对应相指示(Ua、Ub或Uc)将会闪烁显示，如果该相断相则对应相指示消失。

 失流记录功能

可记录每一单独(合)相电流失流总次数、失流累计时间。具有最近5次失流记录，每次记录包括失流状态字(见附录A)、失流起始、结束时间和失流时的有功总电能。

失流判断条件XX.XX：三相四线表的A、B、C相电流或三相三线表的A、C相电流中至少有1相电流>XX.XX，且此时刻有如下条件成立：[(最大相电流-某相电流)/ 最大相电流]*100% > 30 %，则该相电流判定为失流。该值可根据需要进行设置。

 编程记录功能

记录编程总次数及最近10次编程时间(月、日、时、分)。在5min内连续进行编程按1次编程计算；

清需记录功能

记录最大需量复零的总次数及最近10次复零时间(月、日、时、分),手动清需间隔时间要求>5min；

其他记录功能

电池的运行时间；记录停电总次数、最后停电及来电的日期和时间；开盖记录；全失压记录；

☆ 电能冻结及负荷记录功能

 能冻结存储上12个月有功总电能和各费率电能数据，数据转存分界时间为每月月末24时(月初零时)，停电情况下该功能不执行。

 冬季电量冻结。当年时区数设为2时，电表默认时区2为冬季结束的日期，时区1为冬季进入日期。在进入冬季与冬季结束时，电表能将当时的正向有功总电能及各费率正向有功电能Tn冻结，并记录冻结时刻的日期(年、月、日)。

 即时电量冻结。通过RS485或红外广播电量冻结命令, 电表能将当时时刻的正向有功各费率及总电能、无功电能绝对值和(I+IV象限)、当前感性无功电能(I象限)、冻结时告警状态、冻结时失压累计时间，并记录冻结的日期时间(年、月、日、时、分、秒)。

注：按湖北规约发即时冻结命令：68 99 99 99 99 99 99 68 04 02 36 16 CS 16。

 负荷曲线记录功能。电表运行中每到整点时刻记录一次当时的负荷(XX.XXXXkW)，每天记录24点，可滚动记录最近36天负荷。停电情况下该功能不执行。

☆  数据显示功能

液晶显示屏内容

 数据轮显功能

电表在上电之后，首先进行自检。如果没问题液晶开始循环显示，如果检测出故障则显示：Err XX，表明电表内部出现问题(故障说明见附录A)。

电能表的轮显参数包括轮显方式、轮显时间、轮显内容、停显时间，所有参数可设置。轮显方式X X：低位=0厂家默认轮显方式；低位=1用户设置显方式；

高位=0轮显显示号按顺序号显示;高位=1轮显显示号按附录B显示号显示；

轮显时间：轮显时每一项数据的显示时间(1～60)s,如果这个时间被设为0，则电能表将作10s处理。

停显时间: 轮显一周后电表进入停显，经过这个时间后，电能表将再次进入轮显状态。如果这个时间被设为0，则电能表不停显。

轮显内容：当轮显方式设为00时，电表按厂家默认轮显方式轮显下列内容:

001－(当前正向有功总电能)           010－(当前正向有功总最大需量发生时间)

002－(当前费率1正向有功电能)       011－(总失压次数)

003－(当前费率2正向有功电能)       012－(总失压累计时间)

004－(当前费率3正向有功电能)       013－(瞬时有功功率)

005－(当前费率4正向有功电能)       014－(瞬时无功功率)

006－(当前反向有功总电能)           015－(时间)

007－(当前正向无功总电能)           016－(日期及周次)

008－(当前反向无功总电能)           017－(时区.日时表号.时段.费率)

009－(当前正向有功总最大需量)       018－(表号低8位）

当“轮显方式”的内容设为01时，电能表即按用户自己设置的轮显内容轮显，最少可设置0个，最多可设置28个。

☆  设置功能

电表在投入运行之前必须进行设置，否则电表将以出厂时的默认值进行运行。使用PC或专用设置软件通过红外口或RS485口可设置表中的所有允许设置的内容。

由授权人打开右下角盖板铅封，按下编程按键，LCD显示按键符号，电能表即处于编程状态，此时可用PC机或掌上电脑与电能表通讯完成编程和校时设置。当再次按下编程按键，按键符号消失，电表退出编程状态。即使忘了按编程按键，电能表也会在60min后自动退出编程状态，对电能表编程操作不再响应。

编程密码分为三个安全等级，密码字符位数6位,权限2位。00权限可进行清零、设置、校时；01权限可进行设置、校时；02权限只允许校时；用高级密码可以修改其本身及低级密码。

☆   其他功能

可实时测量各相(线)电流、各相(线)电压、各相(线)有功和无功功率及功率因数；

断相指示，当电表各相电流<XX.XX值，并且该相(线)电压值<YYYY时，则该相判为断相，相应的Ua或Ub或Uc符号消失。

电池工作时间记录，最小记录步长1min，最大记录时间999999min；

停电抄表功能。在停电情况下可以通过轮显键或红外唤醒电表，唤醒后60s电表重新进入休眠状态。另外在唤醒过程中可通过掌机进行抄表，抄读次数和距离因充电电池的容量而有所差异。当长时间停电后(超过120min),为节省电池消耗此时关闭红外唤醒功能。

三、技术规格

电气参数

正常工作电压：0.9Un～1.1Un

极限工作电压：0.8Un～1.15Un

电压线路功耗：≤2W和5VA

电流线路功耗：≤1VA

数据备份电池：3.6V ≥1200mAh

工作参数.

时钟准确度(日误差)：≤0.5s(23℃)

电池容量：≥1200mAh

停电后数据保存时间：≥10年(用新电池)

费率数：4

时段数：10

计数范围：(0～999999.99)kWh,(0～999999.99)kvarh

气候条件

正常工作温度：-10℃～+45℃

极限工作温度： -30℃～+55℃

储存和运输温度：-30℃～+70℃

储存和工作湿度：≤85%
