三相电子式多费率电能表系列
当前位置首页 > 产品展示 > 三相电子式多费率电能表系列
三相电子式多费率电能表系列

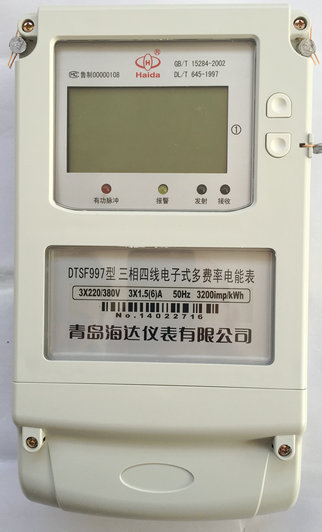

DTSF997型三相四线电子式多费率电能表

一、概述

DTSF997/DSSF997 系列三相电子式多费率电能表是采用电量计量集成电路,与成熟的多费率技术相结合设计而成,应用数字采样处理技术及SMT生产工艺,根据工业用户实际用电状态而设计、制造的电能仪表。其性能指标符合GB/T17215.321-2008《1级和2级静止式交流有功电能表》、GB/T15284-2002《多费率电能表特殊要求》、DL/T645-1997《多功能电能表通讯规约》等标准中的技术要求。

二、功能特点
1、  四种费率、两个时区、10个日时段;
2、  分时计量正、反向总、尖、峰、平、谷时段的有功电能,反向电量按正向电量累计;
3、  宽温LCD显示,参数自动轮显,停电后按键自动轮显;
4、  红外和RS485通讯接口,可对电能表数据进行编程和抄读;
5、  编程操作设有硬件开关和软件密码双重保护;
6、  1Hz时钟脉冲输出,无源校验脉冲输出;
7、  记录12个月的冻结数据,电量数据冻结转存日为每月任意指定日的任一个整点;
8、  记录当前和上2个月总最大有功需量及发生时间,最后一次编程时间
9、  采用硬件时钟电路,具有广播校时功能。

三、技术规格
参比电压:三相四线 3×220/380V  三相三线 3×380V、3×100V
参比电流:1.5(6)A (互感式)、5(20)A 、10(40)A、15(60)A、20(80)A 、30(100)A
参比频率:50Hz
准确度等级:1.0级
起动电流:1.0级0.002In(互感式)、1.0级0.004 Ib
潜动:具有防潜动逻辑设计
工作电压范围:0.8Un~1.15Un
功耗:电压线路功耗≤1.5W/5VA,电流线路功耗≤3VA
时钟准确度:优于0.5秒/天;断电时:优于1.0秒/天
断电数据保存10年以上
环境条件:标准工作温度:-25℃~60℃
                    极限工作温度:-40℃~70℃
                    工作相对湿度:≤85%
