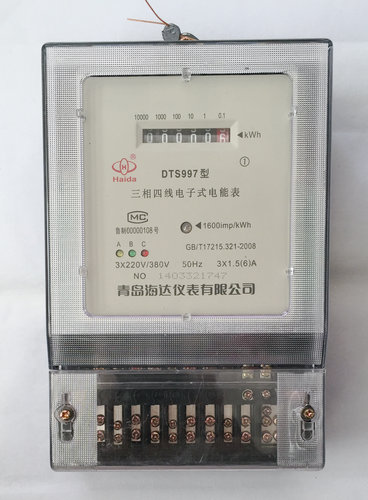

DTS997型三线四线电子式电能表(蓝底透明)

一、     概述

DTS997系列三相电子式电能表是采用集成电路,16位A/D转换,数字乘法器、应用数字采样处理技术及SMT工艺,根据工业级用户实际用电状况而设计、制造的电力仪表。
该电表采用集成计量模块,能准确地测量三相正向和反向的有功电能。计量误差具有优异的稳定性。
其性能符合GB/T17215.321-2008和IEC62053-21:2003《1级和2级静止式有功电能表》标准中的各项技术要求。
主要特点:抗干扰能力强、低功耗、误差曲线平直、宽量程、断相指示功能等。
二、     工作原理
本电表工作时,电压、电路经取样电路分别取样后,送至大规模专用集成电路缓冲放大,再由16位A/D转换器转换成数字信号,经数字乘法器运算后,送到CPU进行处理,最后CPU将处理过的数据送至显示部分,LCD、LED步进计度器等输出单元。

三、     规格型号及主要参数
3.1规格型号(特殊要求可定做)



型号
准确度等级
额定电压(V)
额定电(A)
接入方式


DTS997

1级
2级

3×220/380
3×57.7/100
三相四线
1.5(6)
互感式
5(20)


直接式
10(40)
15(60)
20(80)
30(100)


3.2带平衡负载百分数误差极限


电流值
功率因素
各等级仪表百分数误差极限
直接接入仪表
经互感器仪表
1
2
0.5Ib≤I<0.1Ib
0.02In≤I<0.05In
1
±1.5
±2.5
0.1Ib≤I≤1max
0.05In≤I≤1max
1
±1.0
±2.0

0.1Ib≤I<0.2Ib

0.05In≤I<0.1In

0.5 (感性)

0.8(容性)
±1.5
±1.5
±2.5

0.2Ib≤I≤1max

0.1In≤I≤1max
±1.0
±1.0
±2.0
当用户特殊要求时
0.25 (感性)
0.5(容性)
±3.5
±2.5
0.2Ib≤I≤1Ib
0.1In≤I<In


注:(Ib,In为额定电流,Imax为最大电流)
带不平衡负载百分数误差极限:有功1级表为±2.0;有功2级表±3.0
3.3起动
 在参比电压、参比频率及cosφ=1.0的条件下,在下表的情况下,仪表应能起动并能连续计量电能。



仪表
仪表等级
1
2
直接接入
0.004Ib
0.005b
经电流互感器接入
0.002Ib
0.003b


3.4潜动
  电压回路加额定电压115%,电流线路中无电流时,电表的脉冲输出不应多余一个。
3.5电压范围
正常工作电压:0.9-1.1参比电压
极限工作电压:0.7-1.2参比电压
3.6功耗
电压线路功耗:≤2W和10VA
电流线路功耗:≤2.5VA
3.7气候条件
正常工作温度:-10℃--+45℃
极限工作温度:-25℃--+55℃
存贮和运输温度:-25℃--+70℃
相对湿度:≤85%
3.8安全性能
产品符合国家标准GB/T17215.321-2008规定的关于安全指标要求。
3.9主要性能
1、准确计量有功电能并存储其数据。
2、带光耦隔离有功无源脉冲输出接口。
3、用三个LED二级管来指示是否缺相,三个发光管分别代表A、B、C、三相,某相缺相时,相应指示灯不良。
4、当有脉冲信号时,脉冲指示灯正比于用电量开始闪亮。
