单相电子式预付费电能表系列

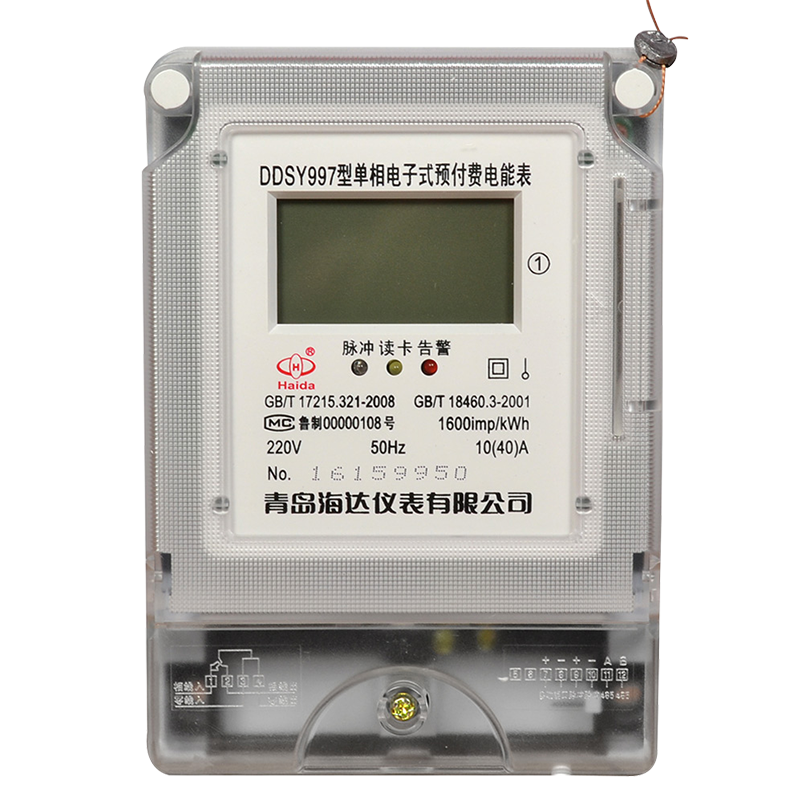

DDSY997型单相电子式预付费电能表(LCD)


1、主要特点及适用范围 DDSY997型单相电子式预付费电能表采用微电子技术集成电路以及SMT工艺技术而设计、生产的电能表,其性能符合GB/T17215.321-2008和GB/T18460.3-2001标准及JJG596-1999计量检定规程的要求,采用屏蔽、密封结构,用单片机处理系统进行数据的采集、处理和保存,具有较好的抗电磁干扰、低功耗节电、防窃电等特点。 DDSY997系列电子式电能表适用于频率为50Hz或60Hz有功电能计量,安装于室内或室外表箱内使用。适用于环境温度为-10℃~+45℃,相对湿度不超过85%,且周围空气中不应有腐蚀性气体,避免尘沙,烟雾、凝露等影响。主要特点:(1)应用于计算机管理,先购电后用电,在额定电流范围内能限制使用功率(由供电部门设定)。(2)一表一卡,专卡专用,IC卡能双向传递数据,达报警电量时能警告用户购电。(3)用户电表内电量为零时,自动拉闸断电,并具有一定的防窃电软件设置。(4)双向计量功能,能够准确测量正、反两个方向的有功功率且以一个方向累计电量。(5)采用LCD显示屏,并配有背光源,光照度低时仍能查看电表内数据。(6)具有限制负荷的功能(根据售电部门设定电流),有效保护用电线路的安全。2、规格型号及主要参数1.规格型号(特殊规格可定做)


型号准确度等级规格显示方式接口方式
 DDSY997 1.0级220V2.5(10)A LCD  脉冲
5(20)A\10(40)A
15(60)A\20(80)A


2.基本误差


负载电流功率因素cosφ基本误差(%)备注
1级2级  Ib为额定电流;Imax为额定最大电流
0.05Ib1.0±1.5±2.5
0.1Ib-1max1.0±1.0±2.0
0.1Ib0.5(感性)0.8(容性)±1.5±2.5(0.8容性无要求)
0.2Ib-1max0.5(感性)0.8(容性)±1.0±2.0(0.8容性无要求)


3.起动电流:电表在参比电压,参比频率及功率因数为COSΦ=1.0的条件下,当负载电流为0.4%Ib(1级表)、0.5%Ib时电能表应能起动并连续计量电能。4.潜动:当电表的线路中无电流,而加于线路上的电压为额定值的115%时,输出脉冲不多于一个。5. 功耗:≤2W、10VA6.工作电压范围正常工作电压:0.9-1.1参比电压极限工作电压:0.75-1.15参比电压7.气候条件正常工作温度:-10℃--+45℃极限工作温度:-25℃--+55℃存贮和运输温度:-25℃--+70℃相对湿度:≤85%3、工作原理

1.工作原理

电表由分压器取得电压采样信号,分流器取得电流采样信号,经A、D转换,D/F变换产生一个频率与电流电压乘积成正比的计数脉冲,经分频后送至计量电路计量电能。

2.数据处理:电能计量脉冲经光电耦合器送CPU处理,运算后存储于非易失EEPROM中。由计算机管理系统,通过IC卡读写器,写入一定电量的监控要求的IC卡输入表内微处理器系统,经CPU运算后,提示报警,拉闸状态信号。
