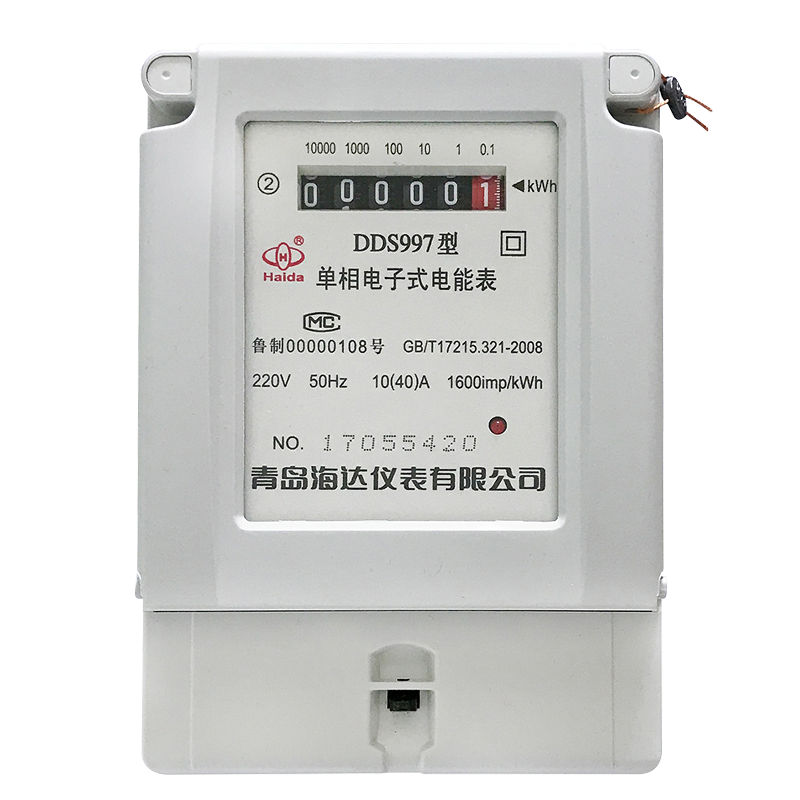

DDS997单相电子式电能表（通用）

1、用途及适用范围:

 DDS997型单相电子式电能表，广泛用于计量居民住宅、机关、商店等照明，家电等的用电量。该表采用超低功耗集成电路技术和SMT制造工艺，用以计量额定电压220、额定频率50Hz的交流单相有功电能。

其性能符合GB/T17215.321-200和IEC62053-21:2003《1级和2级静止时有功电能表》标准中对单相电子式电能表的全部技术要求。

2、功能特点

2.1电能计量准确稳定。双向计量功能，能够精确测量正、反两个方向的有功功率。且以一个方向累计电量，具有一定的防窃电功能。

2.2采用光电隔离技术输出电能脉冲信号，可进行误差检测，发光二极管指示用电。

2.3采用猛铜分流器作为电流回路，大大提高了仪表的过载能力，过载能力最大可达6倍以上。

2.4本产品具有宽流程、可靠性、灵敏度、误差曲线平直、体积小、重量轻、功耗低、过载能力强、安装方便等优点。

3、工作原理

电表通过分流器、分压器进行电流和电压取样，经A/D转换、DSP乘法器、D/F变换、分频、计数驱动器等电路处理，输出脉冲驱动计度器累计电量（或将累计电量显示在LCD显示屏上），同时驱动脉冲指示灯闪亮。
