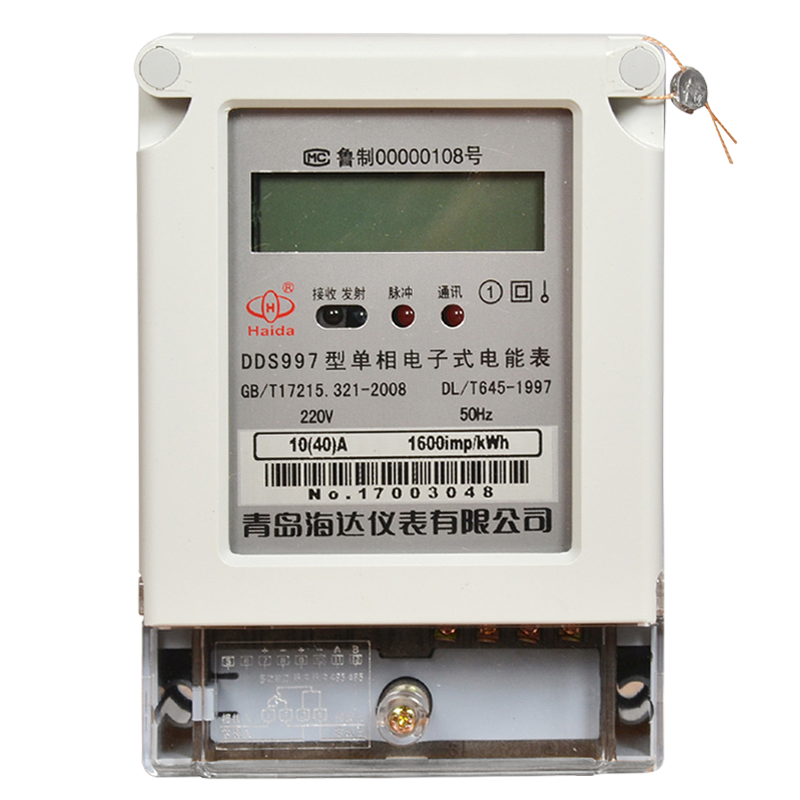

DDS997型单相电子式电能表（485）

1、概述

DDS997型单相电子式电能表采用超低功耗固态集成电路技术和SMT先进工艺，用于计量频率为50Hz的交流单相有功电能。本产品各项性能指标符合GB/T17215.321-2008《1级和2级静止式交流有功电能表》、DL/T 645—1997、DL/T 645—2007《多功能电能表通信规约》对单相静止式电能表技术指标。

2、功能及特点

2．1 电能计量精度稳定。整机出厂后无需调整，可延长检定周期，大大降低了电力部门测试和校检电能表的工作。

2．2 具有双向计量功能，准确计量正、反双向的有功电能，及组合有功电能（组合＝正向+反向）。

2．3 电量数据长期保存。

2．4 采用光耦隔离的无源脉冲输出接口和红外及RS485接口与表计进行数据交换。

2．5 液晶常显组合有功总电量。

3、 规格和主要参数

3.1 规格型号

型  号

等级指数

参比电压Un

标定电流

DDSXXX

1级

2级

220V

3×1.5(6)A

3×5(20)A

3×10(40)A

3×15(60)A

3×20(80)A

 3×30(100)A

3.2基本误差

负载电流 功率因数 基本误差（%）

1级 2级

0.05Ib 1.0 ±1.5 ±2.5

0.1Ib～Imax 1.0 ±1.0 ±2.0

0.1Ib 0.5(滞后) ±1.5 ±2.5

0.8(超前) ±1.5 －

0.2Ib～Imax 0.5(滞后) ±1.0 ±2.0

0.8(超前) ±1.0 －

Ib 为基本电流，Imax为最大电流。

3.3起动：在参比电压、参比频率、功率因数为1.0条件下,1级表为0.4%Ib、

2级表为0.5%Ib时,电表能起动和正常计量。

3.4潜动：电表具有防潜动逻辑电路。电压回路加1.15倍的参比电压，电流线路中无电流时，

仪表的测试输出不应产生多于一个的脉冲。

3.5功耗：≤1.5W（5VA）。

3.6环境条件

标准工作温度为：-25℃～55℃     极限工作温度为：-40℃～70℃
